В большинстве своих статей о мебели я описываю, как придумывалось то или иное решение - компоновочное, технологическое, визуальное. Описываю словами, иногда снабжая схемами, которые рисую именно для этой статьи.

Но статья - это одна работа, а проектирование мебели - совсем другая. И во время этой другой работы у меня выходит множество эскизов, записей, расчетов и прочей бумажной продукции. Я складываю ее в аккуратные папки, каждый листочек в свой прозрачный фолдер, и сдаю в архив.

В этот раз я решил показать, как именно происходит эта часть моей работы, тоже важная и интересная, на примере недавно построенной кухни из дуба, размером 135 на 235 см.

Вот как это было:

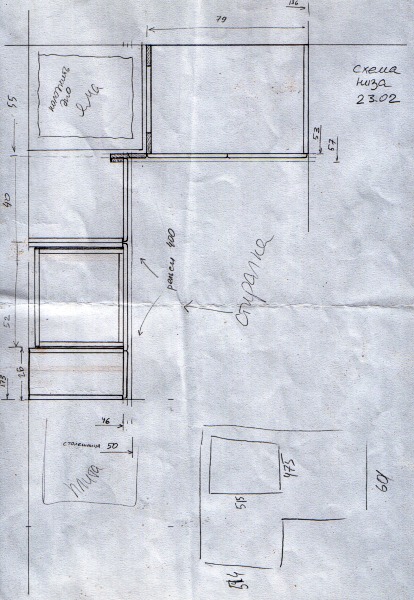

На отдельном листочке записано имя заказчика, адрес, телефоны, размеры лифта (есть ли грузовой). Лифт повлияет на размер секций кухни, чтобы можно было их без проблем поднять на этаж.	Записаны все замеры местности - длины стен, параметры выходов воды, размеры плинтусов.	Эта схема составляется при первом визите к заказчику: что и как должно располагаться на кухне. Отдельно - размеры плиты и стиральной машины, слева внизу - координаты вытяжки в стене.	Первый эскиз угловой кухни. Придумано, как ящики будут стоять на ножках, для распределения их веса.

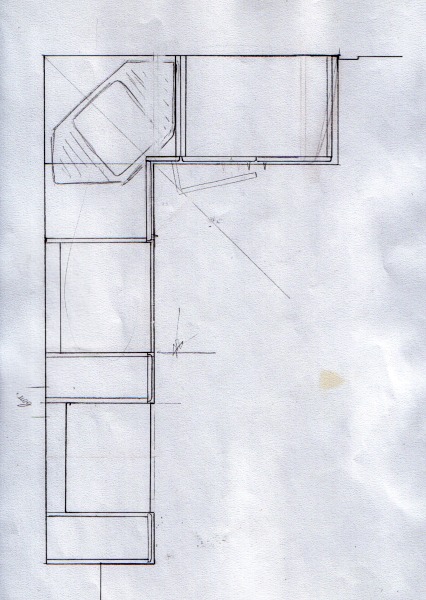

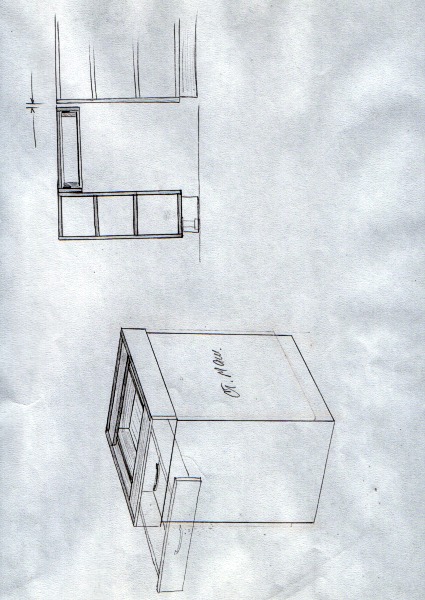

Дорисовано левое крыло кухни, придумано место для вытяжки, выдвижной ящик над стиральной машинкой. Вписана газовая плита.	Первая прорисовка вида в плане. Пока там - угловая мойка, которая окажется слишком большой в итоге. Придумано, что левая часть столешницы будет меньшей глубины, чем правая - места на кухне и так немного.	Примерно расставлен верх кухни. Справа - параметры вытяжки над плитой. В итоге по своим соображениям заказчик решил вытяжку не делать - его право.	Эскиз секции слева и сверху стиральной машинки. Поскольку она оказалась ниже уровня столешницы на 120 мм, мне показалось логичным устроить над ней выдвижной ящик.
Расчеты потребности в пиломатериалах.	Тоже расчеты - размеры и стоимость дверок фасадов из дуба.	Еще расчеты досок.	А это доски уже закуплены - накладная на получение из со склада.

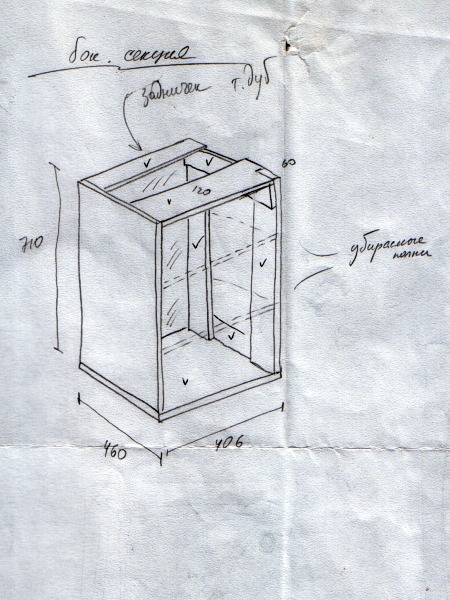

Технологический чертеж самой маленькой секции - слева и над стиральной машиной. Посчитаны размеры всех деталей, галочками в процессе их изготовления отмечается то что уже сделано.	Чертеж еще двух секций - с мойкой, и правой. Расчитаны потребные задники, пора за ними ехать в магазин.	Боковая секция - между стиральной машиной и мойкой.	Список операций при установке нижней части кухни: что за чем нужно сделать, и какой инструмент для этого понадобится. Очень полезный список, иначе обязательно что-нибудь забудешь взять из мастерской.

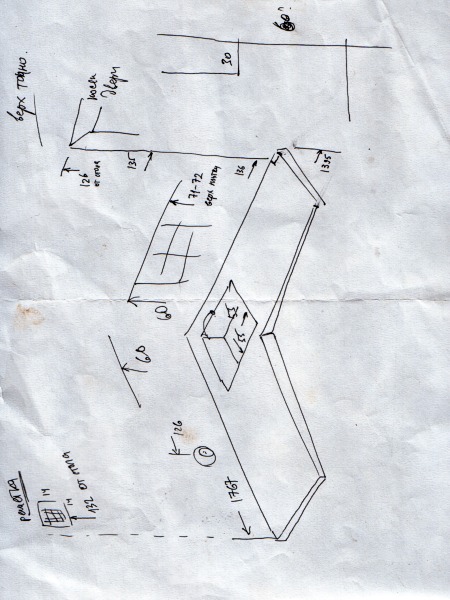

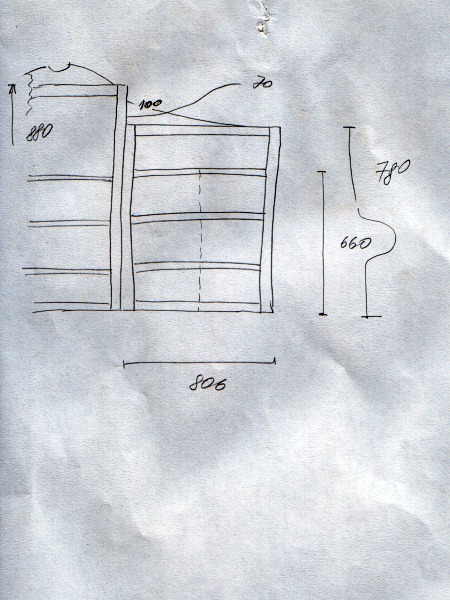

Чертеж разметки столешницы - ее тоже нужно купить в магазине и привезти для установки.	Новый вариант верхней части. Вытяжки над плитой уже нет, Зато появилась явно выраженная симметрия к углу - это повод для визуального подчеркивания ее. Вверху - придумка для боковой грани шкафов, с изящной вышлифовкой под модерн.	Картинка больше для заказчика, чем для меня. Ему нужно наглядно и красиво показать, что получится в итоге на его кухне. Придумал горизонтальную штангу с крючками, и как сделать задник под ящиком.	Снова картинка изящных боковин. Внизу - схема двойной ноги, к которой сзади прибивается задник в клеточку.

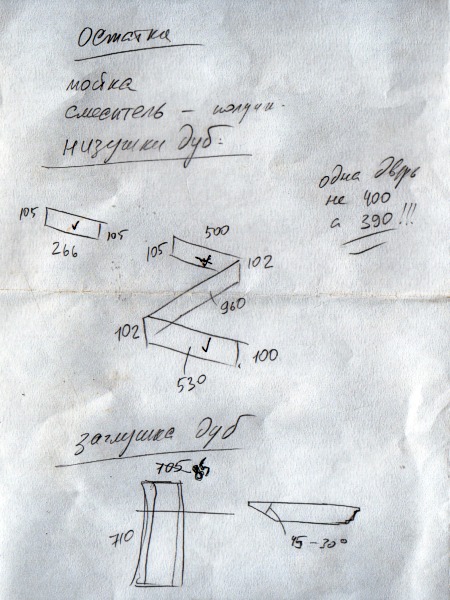

Окончательный эскиз верха кухни. Угловая тумба сделана повыше, почти под потолок. Слева и справа от нее - одинаковые секции, с одной открытой полкой и тремя закрытыми.	После установки нижней части проведен тщательный замер для расчета размеров верхней части. Иначе все поедет при сборке.	Размеры и расчет стоимости дверок фасада для верхней части.	Отдельно замерены и расчитаны заглушки нижней части - той, где скрываются регулируемые ножки кухни.
Еще куплено досок и щитов, для верха.	Технологический чертеж правого настенного шкафа.	Он же для левого шкафа. Решено было сделать несколько открытых полочек, рядом с плитой - для всяких мелочей что должны быть под рукой.	Чертеж с размерами углового шкафа.

* * * * *

Строилось это примерно вот так:

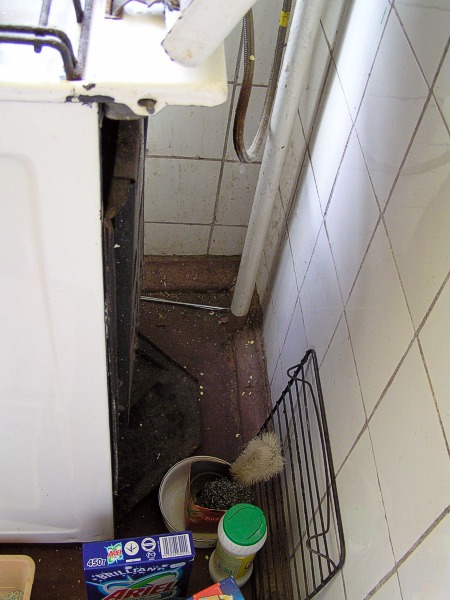

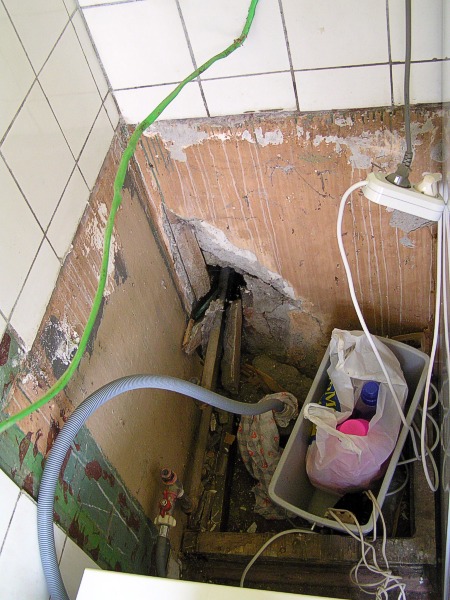

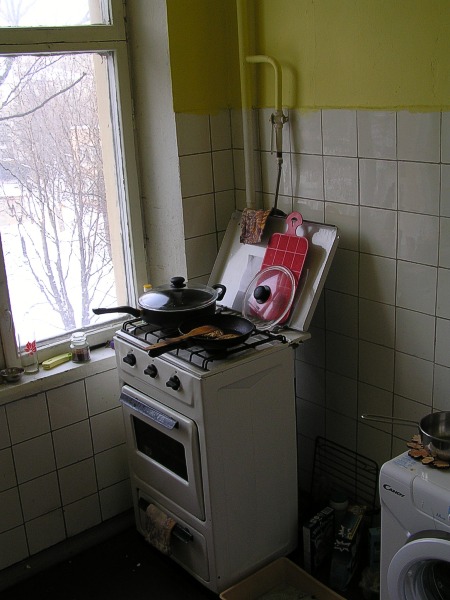

Первый взгляд на исходную кухню. Выглядела она несколько неуютно.	Плита стояла ближе к окну, чем оказалась в итоге.	Вид на плиту, стиральную машинку и выложенную плиткой стену.	Угол для мойки, очищенный от культурных наслоений.

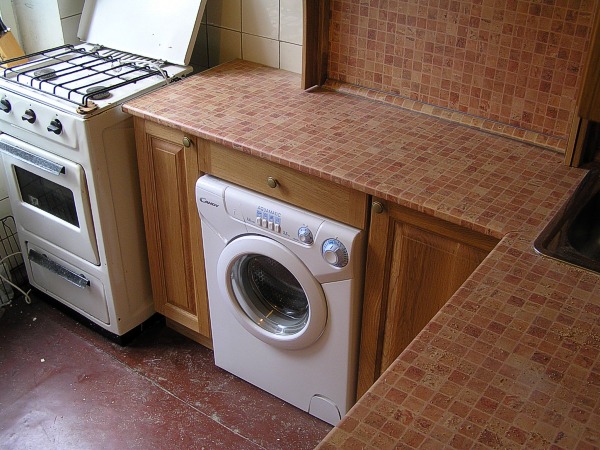

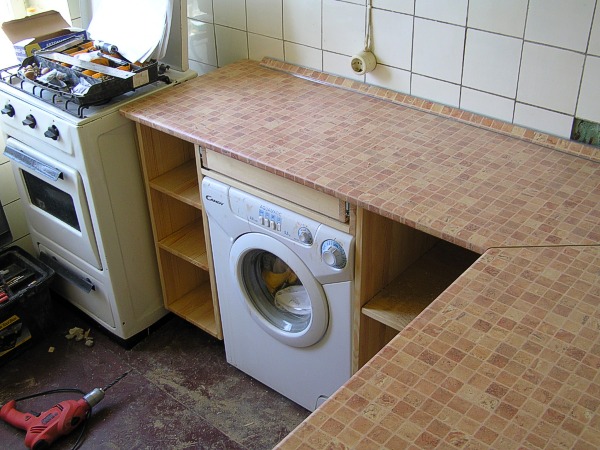

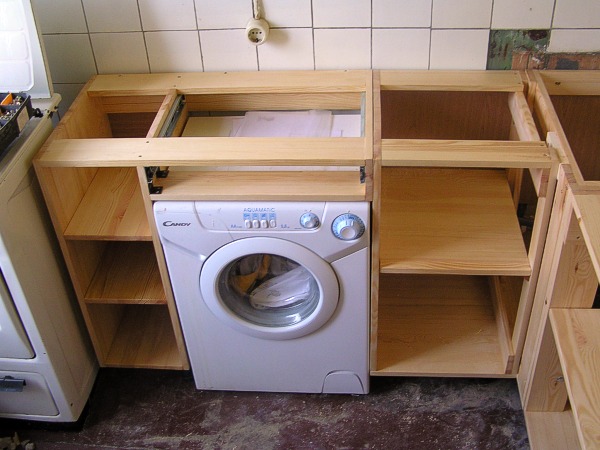

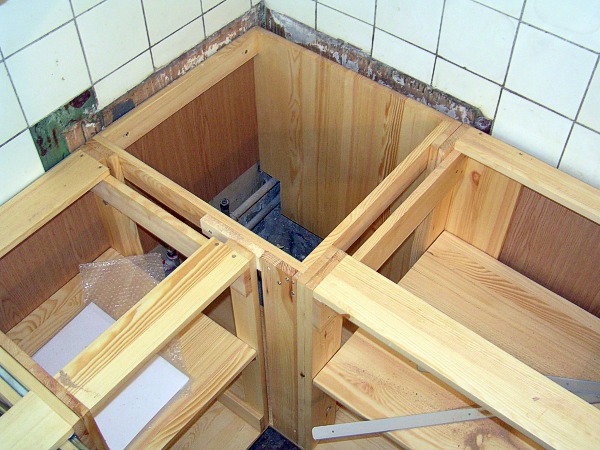

Вот так в этот угол встала тумба под мойку. Регулируемые ножки позволили выровнять тумбу.	Слева и справа от тумбы встали другие модули.	Вид на два модуля, установленных по бокам от стиральной машины. Сверху над ней видны рельсы для выдвижного ящика.	Все тумбы накрыты столешницей, которая готова для установки мойки, смесителя и их подключения к коммуникациям.

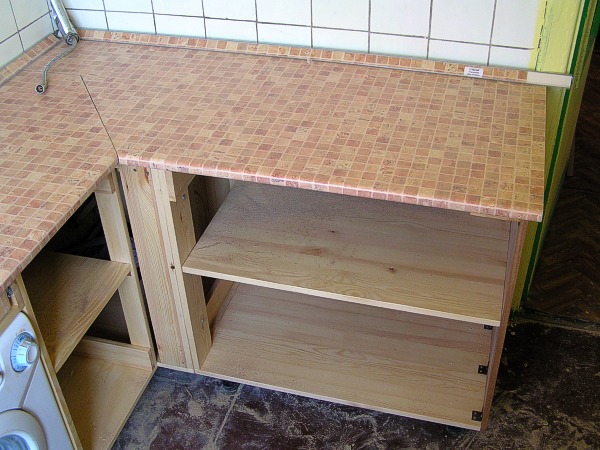

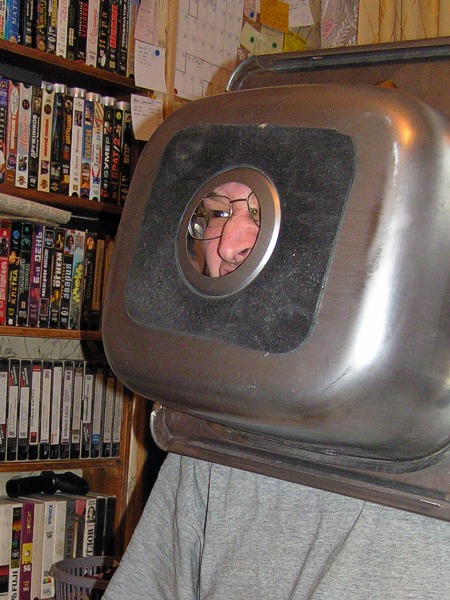

Вид на левое крыло кухни.	Мойка для кухни, в нужные размеры вписалась только квадратная, 40 на 40 см. Автопортрет с мойкой.	Столешница снята, в ней произведен выпил отверстия под мойку.	Мойка и слив в сборе, готов к установке.

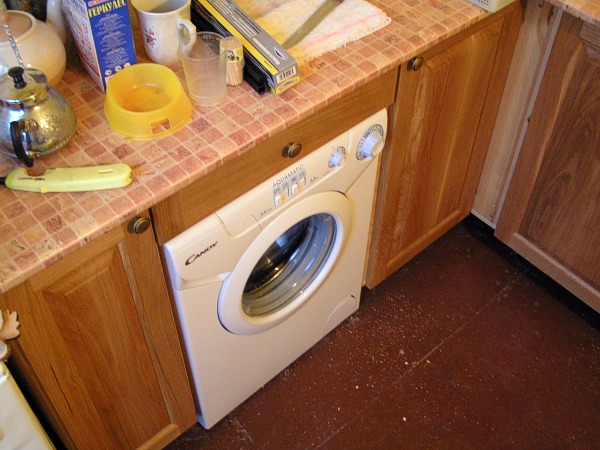

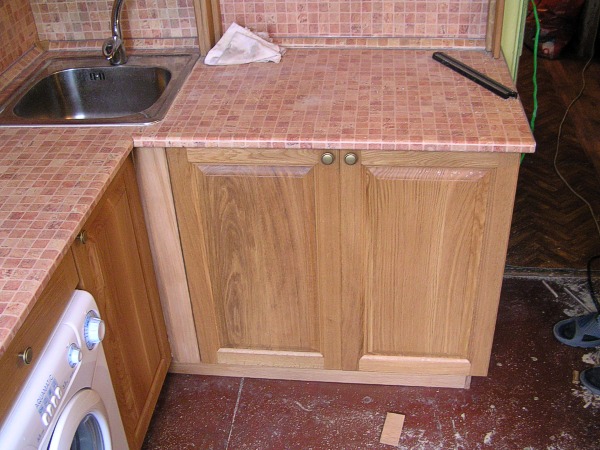

А вот она и установлена, и в нее вставлен смеситель.	Пока изготавливались дверки для тумб, заказчик их уже обжил.	Дверки оккуратно закрыли все заказчицкие пожитки.	Вид слева. Две дверки и выдвижной ящик.

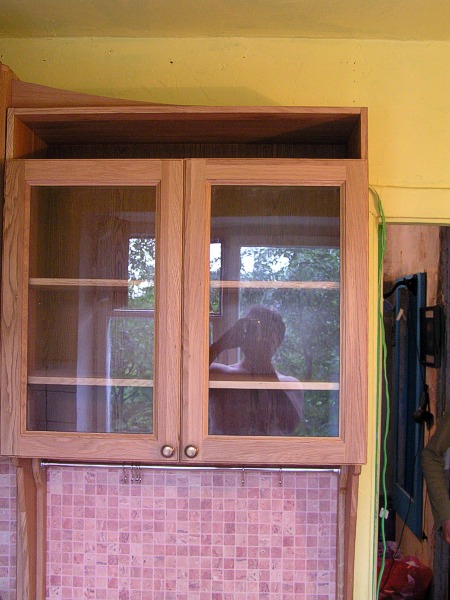

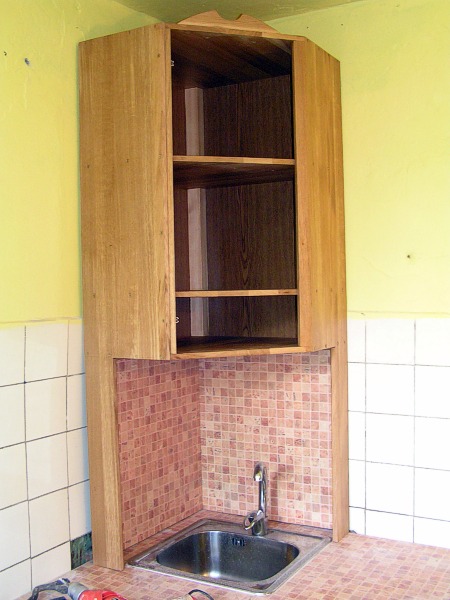

Начата установка верха. Сначала поставлен угловой ящик, самый большой и сложный из всех.	К нему привинчен правый ящик. Хорошо виден задник из МДФ, цвет "темный дуб".	Левый и правый ящик уставновлены.	Дверки навешены на правый ящик. В отражении виден автор в рабочей форме.

* * * * *

И в результате стало выглядеть вот так:

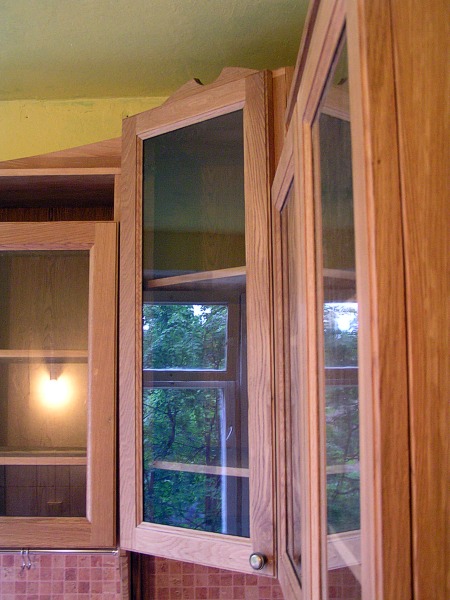

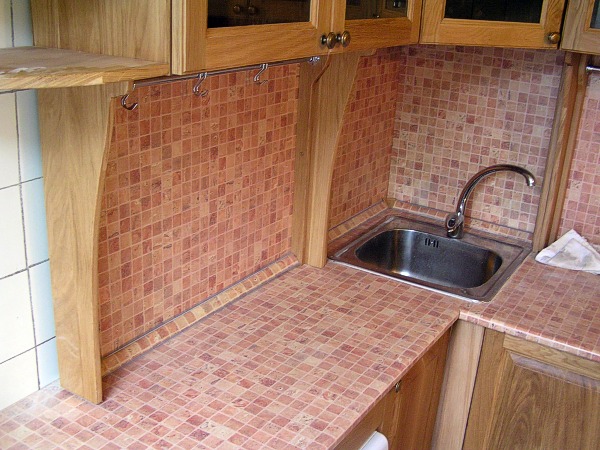

Правая секция и угловая.	Слева видны открытые закругленные полки.	Обустройство пространства между столешницей и навесными ящиками. Плиточный фартук зашит пластиковым вертикальным щитом в цвет столешницы.	Левая часть фартука. Видна горизонтальная металлическая штанга с шестью крючками.

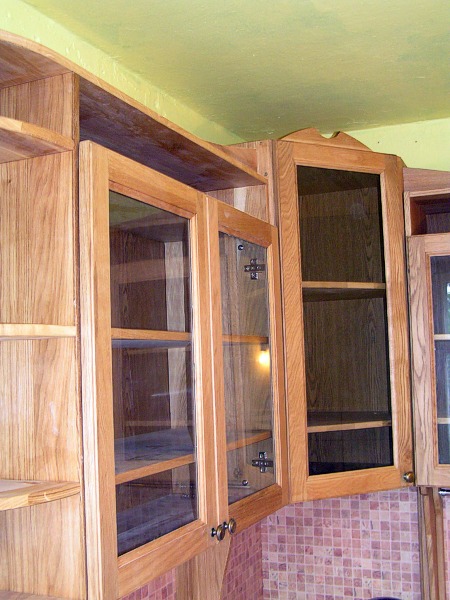

Верх и низ. Из-за того что сама кухня очень маленькая, с камерой никак не развернуться, и всю ее целиком никак не сфотографировать - только по частям.	Левая часть низа.	Левая часть верха.	Центральная часть верха. Видно расположение полок в ней: расстояние между нижними - поменьше, между верхними, менее доступными - побольше, туда можно ставить большие кастрюли, пакеты с мукой и сахаром, прочие припасы.

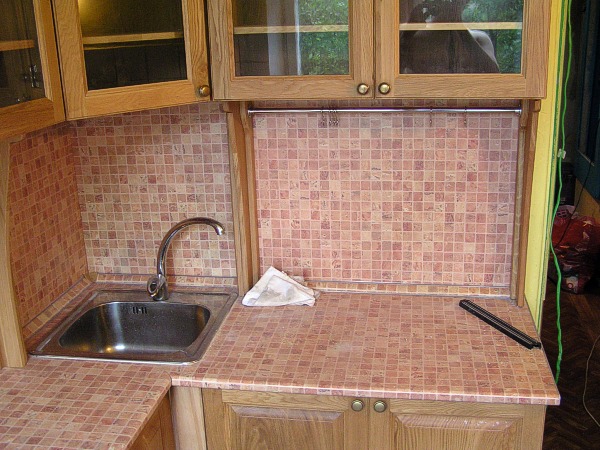

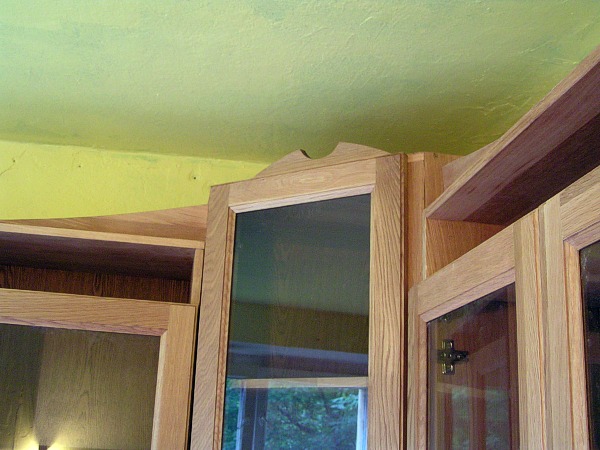

Обустройство центральной части фартука, за мойкой.	Верх кухни, с декоративными накладками в центре и по бокам.

Если вам понравился какой-то предмет мебели, и вы хотите заказать себе такой же, или даже лучше - напишите мне по адресу: sergelin@gmail.com

* * *
